EG九如牌柴油引擎發電機組


九如牌柴油引擎發電機


九如牌柴油引擎發電機組概述:

  1. 整組設備包括柴油引擎、發電機、控制箱,安裝固定於機架上,不慮震動,耐久性極佳。
  2. 發電機與引擎連結處均採直接耦合,運轉時符合CNS、JIS、BS、DIN、NEMA等國際標準。
  3. 附有高水溫、低油壓、超速度、啟動超限等自動保護及警告裝置,在上述狀態發生時均能自動警報並停機,以確保人員安全。
  4. 發電機採用無刷式自激交流發電機,操作簡單、維護保養方便,具有緊密而強固的結構。
  5. 發電機定子、轉子繞阻均採用H級絕緣處理,散熱良好,具有抗濕、抗菌、耐高溫、高壓及高機械強度特性。
  6. 發電機附有固體電子式自動電壓調節器(AVR),無載至滿載電壓頻率變動率為±1%內,保持輸出電壓穩定。
  7. 發電機輸出電壓可依客戶需求調整。
  8. 主要是應用在大樓或工廠消防泵浦緊急發電用, 多種引擎的選擇-包含DOOSON,FPT,CUMMINS,PERKINS,大陸引擎等等。也可以依據客戶需求訂製發電機附防音箱。
  9. 經濟實業股份有限公司(九如牌發電機)為韓國製KORMAN柴油引擎,在台灣市場唯一的獨家總代理。
    (需要相關證書或是南韓KORMAN引擎技術資料與型錄者,請與九如經銷商索取) (韓國KORMAN引擎的官方網站連結LINK)

下列圖片是九如牌柴油引擎發電機(韓國KORMAN引擎)與九如牌消防泵浦機組的配套

九如牌KORMAN柴油引擎發電機

(備註.九如牌柴油引擎發電機組可搭配的引擎很多樣化並且客製化,包括韓國KORMAN引擎, DOOSON, CUMMINS,FPT,PERKINS等國際品牌引擎,或是大陸引擎都可以搭配,也可以根據客戶需求訂製防音型柴油引擎發電機組,如下列圖片所示)(PS九如牌發電機為韓國KORMAN引擎在台灣獨家總代理)

九如牌柴油引擎發電機(韓國KORMAN引擎)

九如牌柴油引擎發電機(韓國DOOSON引擎)

九如牌柴油引擎發電機(CUMMINS引擎)

九如牌柴油引擎發電機(義大利FPT引擎)

九如牌柴油引擎發電機(大陸引擎)

九如牌柴油引擎發電機(訂製品-防音型)


九如牌發電機測試檢驗實驗室(2015年已通過TAF實驗室認證):
測試項目:

A.發電機特性測試作業

B.發電機超速特性測試作業

C.發電機溫升特性測試作業

D.發電機自動啟動性能測試作業

E.發電機組特性測試作業

F.電機組噪音測試作業說明

九如牌發電機實驗室符合TAF認證

發電機TAF認證

九如牌發電機通過台灣國家標檢局檢驗,符合CNS正字標記
發電機CNS認證

九如牌泵浦/發電機其他認證連結



下列為九如牌在高雄總廠的發電機實驗室的實景圖-每一台生產好的九如牌柴油引擎發電機組必定100%經過TAF實驗室測試,以確保品質無虞,才能出貨。九如牌目前設有4間測試室,最大可以測試到1500KW發電機組。(下列圖片版權皆為經濟實業股份有限公司(九如牌泵浦/發電機) 所有 翻者必究)

九如牌發電機實驗室-1
九如牌發電機實驗室-2
九如牌發電機實驗室-3
九如牌發電機TAF認證號碼


九如牌發電機與九如牌消防泵浦的安裝示意圖:

九如牌發電機與九如牌消防泵浦的配製


九如牌發電機與九如牌消防泵浦的配製

九如牌發電機與九如牌消防泵浦與ATS的配製

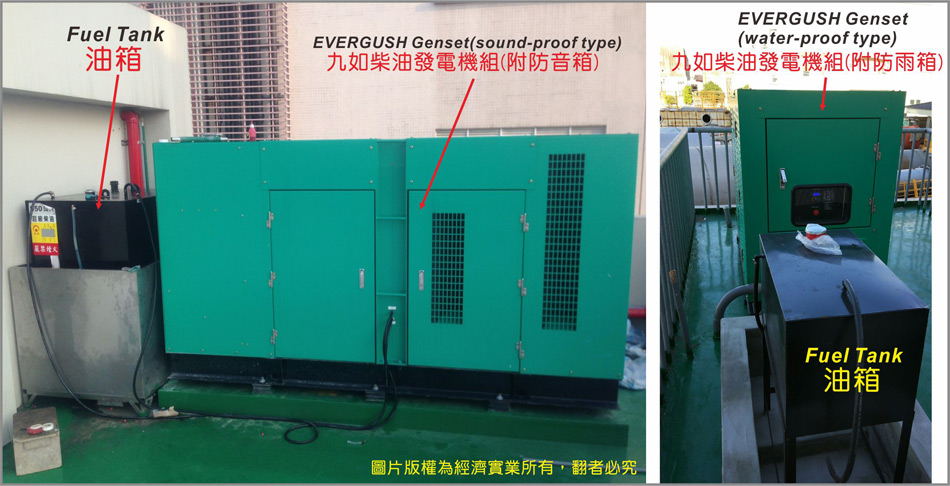

九如牌柴油引擎發電機與九如牌消防泵浦裝設在戶外的配置方式:

九如牌消防泵浦與柴油引擎發電機裝設在戶外的配置方式-1

九如牌消防泵浦與柴油引擎發電機裝設在戶外的配置方式-2

若九如牌柴油引擎發電機組與九如牌消防泵浦裝設在戶外,若外面無裝置遮陽避雨棚,建議要配置防雨(防音)型的九如牌柴油引擎發電機組,因為開放式的發電機不防水,且必須避免發電機受到太陽長時間曝曬與風吹雨淋。九如牌消防泵浦可以配置戶外型控制盤或是裝置防雨(防音)箱,避免太陽曝曬與風吹雨淋,以延長機組使用壽命。


配備:

一般配備

  1. 柴油引擎、發電機
  2. 標準型控制箱(內建電瓶充電機)柴油引擎、發電機
  3. 鋼製底架
  4. 電瓶(採用YUASA 120V或統力牌或是其他品牌與規格)
  5. 工業型消音器
  6. 防震軟管、橡膠防震墊
  7. 日用油箱
  8. 安裝、保養手冊
  9. 引擎進口證明、原廠出廠證明、保固書

特殊配備:

  1. 數位型控制箱
  2. 自動切換開關(ATS)
  3. 住宅型消音器
  4. 機組彈簧式避震器
  5. 白鐵油箱
  6. 自動併聯系統
  7. 防雨外箱
  8. 低噪音型防音箱
  9. 其他國際品牌柴油引擎
  10. 黑煙淨化器

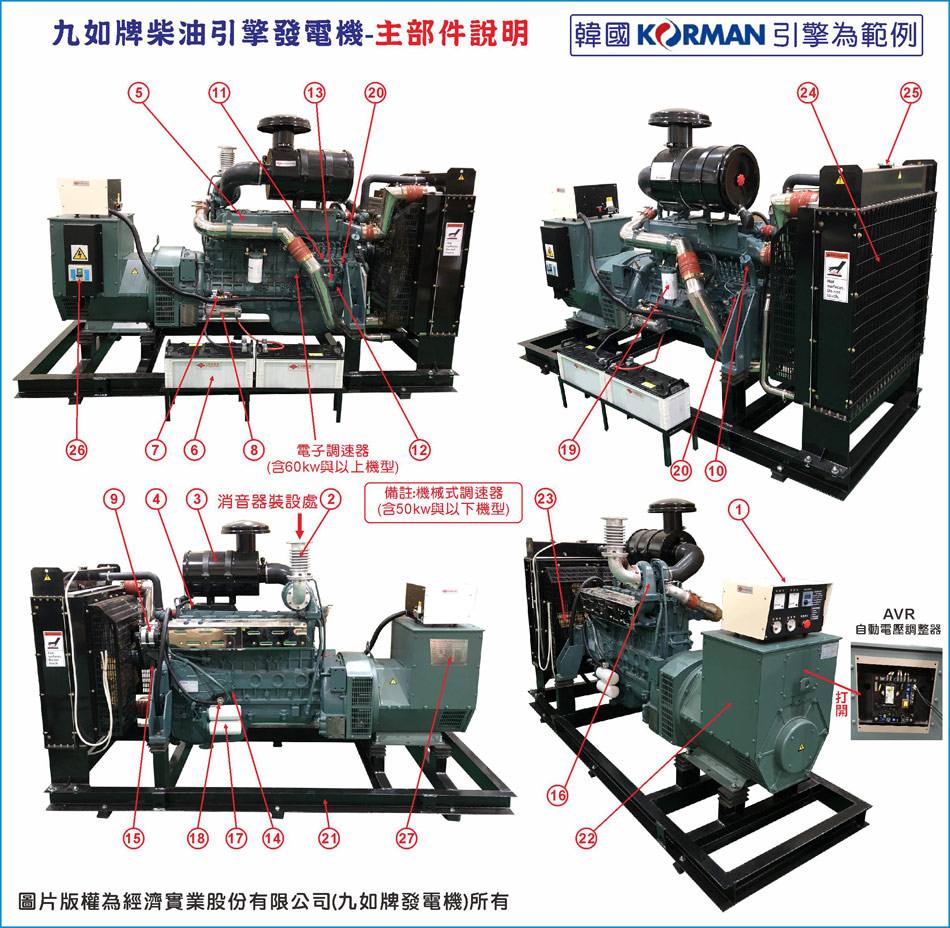

九如牌柴油引擎發電機組主部件說明:

九如牌發電機結構說明-1

九如牌發電機結構說明-2

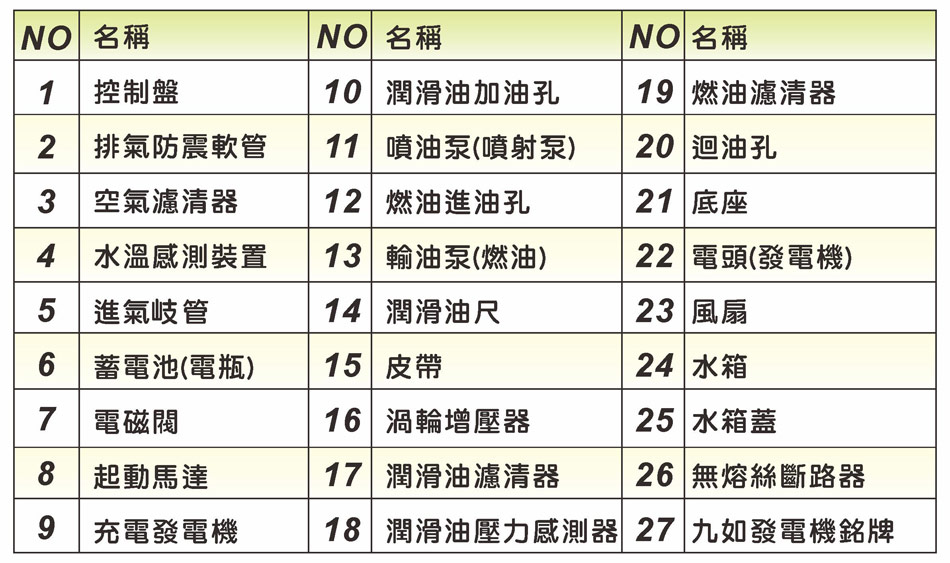

主部件的主要功能(對照上表):

1. 控制盤:控制發電機組運轉與顯示機組運吸收熱漲冷縮的影響。
2. 排氣防震軟管:隔絕震動
3. 空氣濾清器:過濾進氣中的雜質
4. 水溫感測裝置:傳送水溫的訊號及水溫過高的訊號
5. 進氣管:引擎進氣管路
6. 蓄電池(電瓶):維持控制盤的工作電源以及引擎啟動時啟動馬達的電源
7. 電磁閥:退送啟動馬達的齒輪與飛輪盤齒輪契合,身兼馬達的繼電器。
8. 啟動馬達:啟動機組用
9. 充電發電機:在引擎運轉時對電池充電  (充電發電機又簡稱車充)
10. 潤滑油加油孔:添加潤滑油用
11. 噴油泵:高壓噴射泵浦,分配及供應燃油給各氣缸
12. 燃油進油孔:燃油入口
13. 輸油泵:將燃油送入高壓噴射泵浦
14. 潤滑油尺:檢查潤滑油油位
15. 皮帶:傳動主軸動力來驅動冷卻風扇及充電發電機
16. 渦輪增壓器:利用排氣的能量提升進氣壓力
17. 潤滑油濾清器:過濾機油中的雜質
18. 潤滑油壓力感測器:傳送油壓的訊號及油壓過低的訊號
19. 燃油濾清器:過濾燃油中的雜質
20. 迴油孔:引擎迴油口
21. 底座:連結引擎及發電機的共同底座
22. 電頭:發電機,將動能轉換成電能
23. 風扇:引擎散熱用
24. 水箱:搭配風扇散熱
25. 水箱蓋:蓋住水箱加水口,具備洩壓閥功能及降低水消耗量。
26. 無熔絲斷路器:發電機電力輸出開關且具保護過電流
27.九如牌發電機銘牌: 機組銘板
